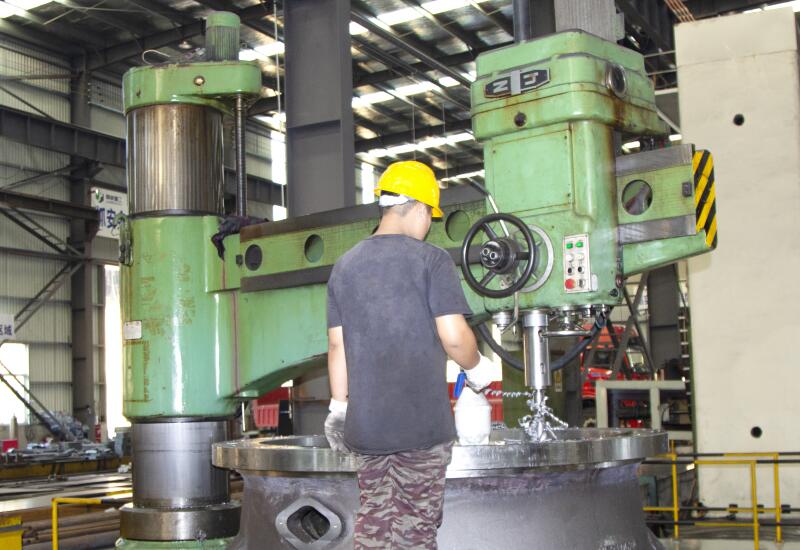

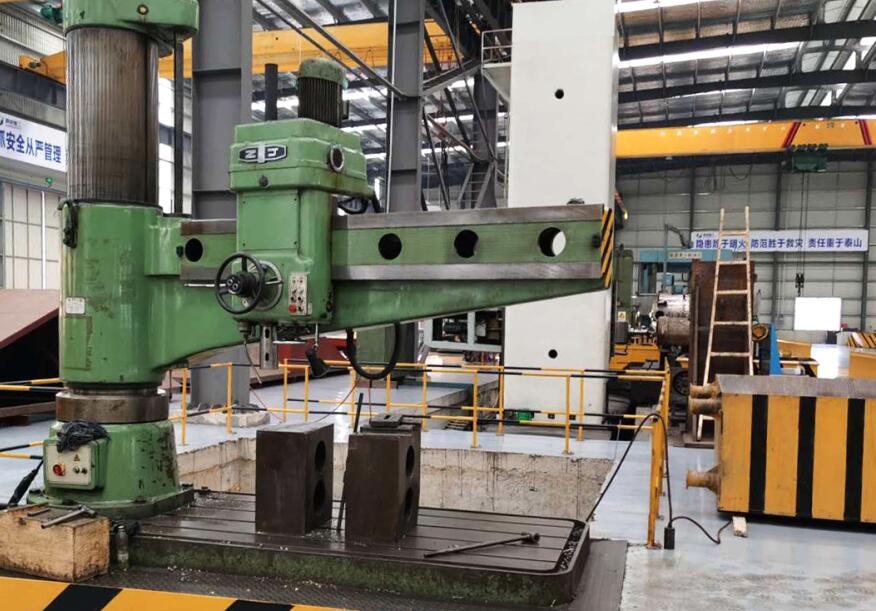

搖臂鉆床又稱橫臂鉆，它主要依靠在搖臂上左右移動的主軸箱，繞立柱回轉而運作加工。根據工件的不同高低，搖臂可在加工過程中沿外柱上下升降。當其加工小件時，可將工件安裝在工作臺上，當其加工大件時可，可直接放在機床底座或地面上。

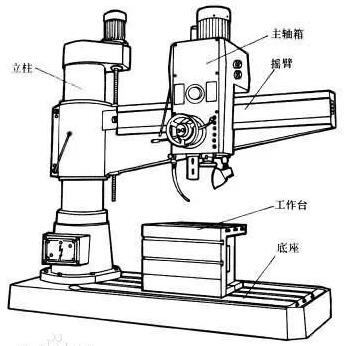

搖臂鉆床主要組成部分：底座、內立柱、外立柱、搖臂、主軸箱、工作臺。
外立柱套在內立柱的外側，內部內立柱被固定在底座一端。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。
搖臂鉆床分為兩種：液壓搖臂鉆和機械搖臂鉆，屬于半自動加工機床。
液壓搖臂鉆主要特點：
1.采用液壓預選變速機構，節省輔助時間；
2.主軸正反轉、停車（制動）、變速、空檔等動作由一個手柄控制，操作方便；
3.主軸箱、搖臂、內外立柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠；
4.搖臂導軌、主軸套、內外柱回轉滾道淬火，延長使用壽命；
5.除手動操作外，主軸箱的運動也可電動化；
6.有完善的安全保護裝置、外柱保護和自動潤滑裝置
機械搖臂鉆床主要特點：
1、雙速電機；
2、單手柄變速；
3、聯鎖夾緊；
4、機械電氣雙重保險；
5、開門斷電，急停按鈕。
